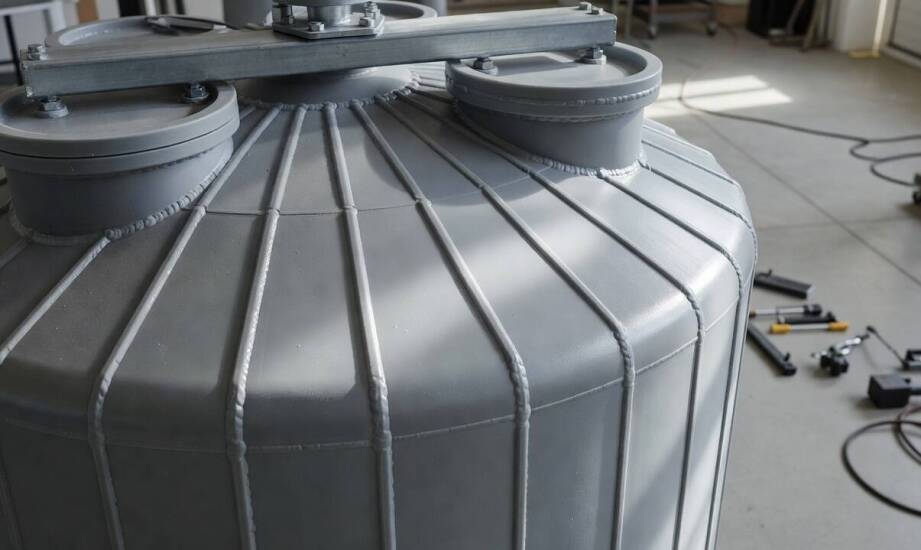

Zbiornik procesowy a magazynowy — dlaczego obecność mieszadła wymusza odmienne podejście do konstrukcji z tworzyw

Dodanie układu mieszającego do zbiornika diametralnie zmienia rozkład sił działających na konstrukcję w porównaniu ze standardowym magazynowaniem cieczy. W klasycznym wariancie magazynowym medium pozostaje w spoczynku, a główne obciążenia sprowadzają się do ciśnienia hydrostatycznego oraz ewentualnych naprężeń termicznych. Sytuacja ulega radykalnej zmianie, gdy wewnątrz pojawia się wirnik. Obecność mieszadła wprowadza obciążenia dynamiczne, czyli moment obrotowy, wibracje oraz siły odśrodkowe. Te czynniki całkowicie zmieniają mechanikę płynów wewnątrz powłoki, wymuszając odmienne podejście inżynieryjne na każdym etapie tworzenia koncepcji technicznej. Przejście od statyki do dynamiki wymaga wielowymiarowej analizy materiałowej, która uwzględni cykliczne zmęczenie tworzyw sztucznych poddawanych ciągłym obciążeniom zmiennym.

Jak wibracje i moment obrotowy wpływają na płaszcz polimerowy

Mieszadło generuje ciągły moment obrotowy przekazywany przez wał do płynu, co wywołuje naprężenia ścinające i cykliczne w ściankach zbiornika. W przypadku konstrukcji z tworzyw sztucznych, takich jak polipropylen czy polietylen, te obciążenia dynamiczne mogą prowadzić do lokalnych odkształceń. Dzieje się tak zwłaszcza w sytuacjach, gdy grubość ścianki opiera się wyłącznie na standardowych wyliczeniach dla ciśnienia hydrostatycznego. Do precyzyjnego mapowania tych zjawisk służy metoda elementów skończonych (MES), która ujawnia strefy największego wysiłku materiału. Wirniki o dużej średnicy lub pracujące przy bardzo wysokich prędkościach obrotowych zwiększają ryzyko powstawania pęknięć zmęczeniowych w strefach przyłączeniowych wału.

Rodzaj zastosowanego wirnika oraz lepkość mieszanego medium chemicznego bezpośrednio narzucają konkretne rygory konstrukcyjne. Dla cieczy o wysokiej lepkości stosuje się wirniki kotwicowe lub ślimakowe pracujące blisko ścianek, które siłą rzeczy generują znacznie większe opory. Wyższy opór mechaniczny przekłada się na konieczność pogrubienia materiału w dolnej i środkowej strefie płaszcza. Inżynierowie wprowadzają w tych miejscach dodatkowe usztywnienia lub specjalne podpory pierścieniowe. W urządzeniach na substancje żrące budowanych z laminatu poliestrowo-szklanego projektanci zwiększają grubość materiału o 20–30 procent w strefie mieszania, aby zachować rygorystyczny współczynnik bezpieczeństwa. Płaszcz musi bowiem wytrzymać nie tylko ciągły napór samej cieczy, ale też falę uderzeniową wywoływaną przez startujący napęd.

Geometria dna i rozmieszczenie elementów funkcjonalnych

Geometria dna ma kluczowe znaczenie dla właściwej homogenizacji cieczy oraz eliminacji martwych stref mieszania. Wariant stożkowy lub pochyły zapewnia swobodny spływ osadów i frakcji stałych w kierunku króćca spustowego. Zapobiega to ich zaleganiu i pozwala zachować ciągłość reakcji chemicznej w całej objętości medium. W podstawowych pojemnikach magazynowych dno płaskie okazuje się w pełni wystarczające do obsługi procesów spuszczania cieczy. W rozwiązaniach technologicznych pochyłość dna wynosi zazwyczaj kilkanaście stopni, co zmniejsza ryzyko osadzania się cięższych cząstek na dnie powłoki. Wykorzystanie symulacji przepływów pozwala precyzyjnie dobrać kąt nachylenia do gęstości danej substancji.

Wewnątrz obudowy instaluje się łamacze fal w formie pionowych lub skośnych przegród przyspawanych do płaszcza. Te elementy rozbijają tworzący się wir i zapobiegają zjawisku napowietrzania medium. Dzięki nim siły odśrodkowe nie obciążają nadmiernie bocznego płaszcza, a sam proces mieszania staje się efektywniejszy pod względem energetycznym. Brak takich łamaczy prowadzi do intensywnego, niekontrolowanego wirowania cieczy wokół własnej osi i niebezpiecznego wzrostu naprężeń na całej wysokości słupa płynu.

Techniczne aspekty umiejscowienia króćców i czujników wymagają precyzyjnego planowania już na samym początku prac inżynieryjnych. Prawidłowe projektowanie zbiorników procesowych zakłada, że króćce wlotowe, czujniki poziomu czy sondy pH należy umieszczać z dala od strefy najintensywniejszego mieszania. Chroni to delikatną aparaturę przed uszkodzeniami mechanicznymi i eliminuje ryzyko powstawania przekłamań w odczytach pomiarowych. Doświadczeni producenci z branży przetwórstwa tworzyw, tacy jak Lech-Plast, stosują wzmocnione okolice króćców oraz grubsze kołnierze uszczelniające całkowicie odporne na agresywne chemikalia.

Analityczne podejście do obciążeń dynamicznych bezpośrednio redukuje ryzyko powstawania pęknięć zmęczeniowych materiału. Rzetelne uwzględnienie momentu obrotowego, ciągłych wibracji silnika oraz specyficznej geometrii dna pozwala na optymalne dobranie grubości poszczególnych powłok. Prawidłowo skalkulowany model rozkładu sił, obejmujący obecność łamaczy fal i wzmocnień strefowych, na stałe zabezpiecza konstrukcję przed przedwczesną degradacją. Zbiorniki z laminatu oraz polipropylenu zbudowane zgodnie z tą restrykcyjną metodyką zachowują pełną szczelność i stabilność geometryczną przez wiele lat ciągłej eksploatacji w najtrudniejszych warunkach przemysłowych.
